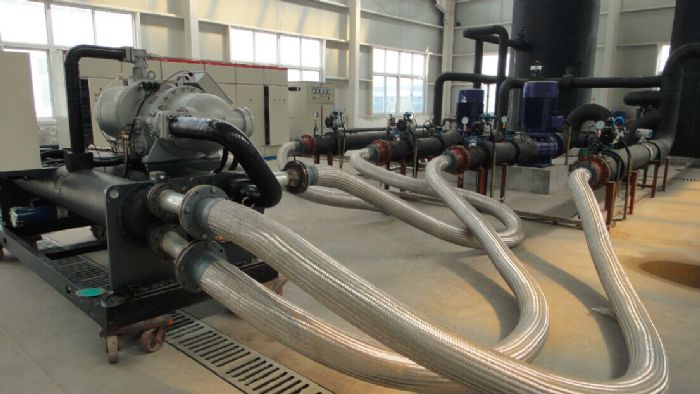

水（风）冷冷(热)水机组性能试验装置
本试验装置采用液体载冷剂法和机组热平衡法测量原理，可以准确测定水（风）冷冷(热)水机组的制冷量、性能系数和输入功率等参数。设备运转和数据采集采用组态和西门子可编程控制器为核心，测量值由计算机进行数据采集处理并存档，自动打印测试报告，并可分析试验结果和测试数据。
采用均温水箱及管路兑水方式调节温度，使系统能够很快进入测试工况（准备期间，仅需要调整管路内的温度到要求状态），水箱温度允许缓慢的大幅度不动，被试机入口温度均能被有效控制。冷却塔仅承担与系统总输入电功率相当的冷量，上水均为冷凝侧高温水，提高了冷却塔工作效率、减小了冷却塔规格。
对于低温机组，采用板式换热器进行两侧的热交换，同时配置蒸发侧三通调节阀控制冷侧温度，使其控制在0℃以上，保护换热器不至冻伤。
环境间空气处理机特别设置了能量回收换热器，使被试机测试过程中的冷热量基本平衡，再以电加热器少量补充达到热平衡。节能效果十分明显。
l 执行标准
GBT 18430.1-2007 《蒸气压缩循环冷水(热泵)机组 第1部分工业或商业用及类似用途的冷水(热泵)机组》
GBT 18430.2-2008 《蒸气压缩循环冷水(热泵)机组 第2部分 户用及类似用途的冷水(热泵)机组》
GBT 19409-2003 《水源热泵机组》
GBT 10870-2001 《容积式和离心式冷水热泵机组性能试验方法》
l 性能参数、测量范围：
测试项目
单 位
水冷冷热水机组
风冷冷热水机组
制 冷 量
kW
10～7000
10～200
制 热 量
kW
6～6500
6～200
蒸发侧水流量
m3/h
1.8～1300
1.8～35
冷凝侧水流量
m3/h
2～1500
2～43
输入电功率
kW
2～1800
2～70
