压缩冷凝机组试验装置
l 概况
本试验装置采用制冷剂液体流量计法测量原理，可以准确测定压缩冷凝机组的制冷量、输入功率、性能系数等参数。设备运转和数据采集以可编程控制器为核心，测量值由计算机组态软件进行数据采集、处理并存档。自动生成测试报告，可随时查询或打印测试报告，并可通过调用历史数据库，绘制所有测点的历史曲线，为产品研发、改进提供依据。
l 测试方法
试验方法：制冷剂液体流量计法
l 依据标准
JB/T 9056-1999《容积式制冷压缩冷凝机组》
l 测试范围
测试机种：水冷和风冷压缩冷凝机组
制冷剂：R22、R
性能参数的测量范围：
测试项目
单 位
压缩冷凝机组
制 冷 量
KW
17～85
排 量 范 围
m3/h
18～90
输 入 功 率
KW
5～40
工况参数调节范围：
冷凝温度：30～55℃
蒸发温度：-40～
吸气压力：蒸发温度对应的饱和压力
环境温度： 30～
测试精度：重复性≤2%
测试原理
压缩冷凝机组放置在环境温度可以控制的测试间内，压缩冷凝机组排出的制冷剂液体进入过冷器，这时的制冷剂已是高压过冷液体，然后经过质量流量计和第一个电动调节阀节流成低压气、液两相流体，进入蒸发器，在蒸发器内吸热变成气体，再经过第二个电动调节阀节流，使制冷剂成为符合标准要求的状态后，进入压缩冷凝机组的吸气口，经压缩冷凝机组完成循环。测量制冷剂进、出压缩冷凝机组的状态以及制冷剂的循环量，从而计算出总焓差（压缩冷凝机组的制冷量）。
l 试验流程

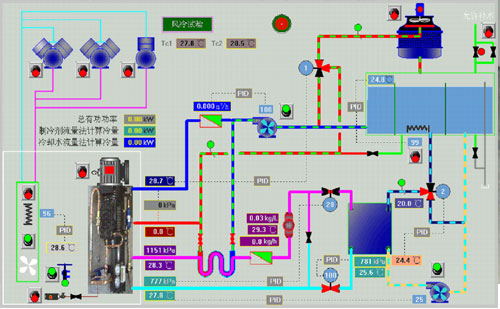

在流程图上显示各点测量参数，设备旁边的按钮可以对设备进行启停控制，管道具备动画功能，相应设备运行后产生流动效果。
l 控制面板

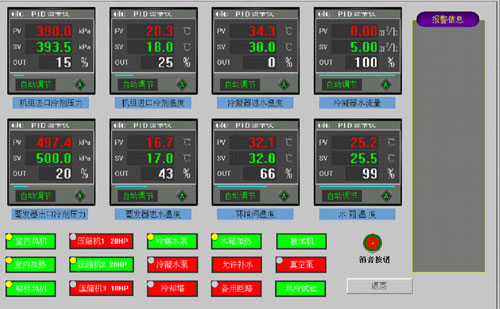

这是一个模拟PID调节仪窗口，包含了八个控制调节回路和各设备的启停控制，以及一个列表显示的报警窗口。
